شرح کالا
می باشد . این رگولاتور ها با توان جریان دهی بالا بهترین جایگیزین رگولاتور سوئیچینگ موجود در بازار می باشندlm2596s یکی از بهترین رگولاتورهای سوئیچینگ موجود دربازار رگولاتور
منظور از سوئیچینگ اینکه با تغییر میزان دوره سیکل سوئیچ، ولتاژ و جریان خروجی به راحتی کنترل می گردد
مزایای منابع سوئیچینگ
راندمان بالا نسبت به منابع خطی
وزن و حجم نسبتا کمتری نسبت به منابع خطی دارند
قابلیت استفاده در توان های بالا بر خلاف منابع خطی
فرکانس کاری بالا نسبت به منابع خطی
...و
مشخصات کالا
نام کالا: رگولاتور سوئیچینگ
lm 2596s :مدل
ولتاژ خروجی: 3.3 ولت
ولتاژ ورودی:4.5 الی 40 ولت
ماکزیمم جریان خروجی: 3 آمپر

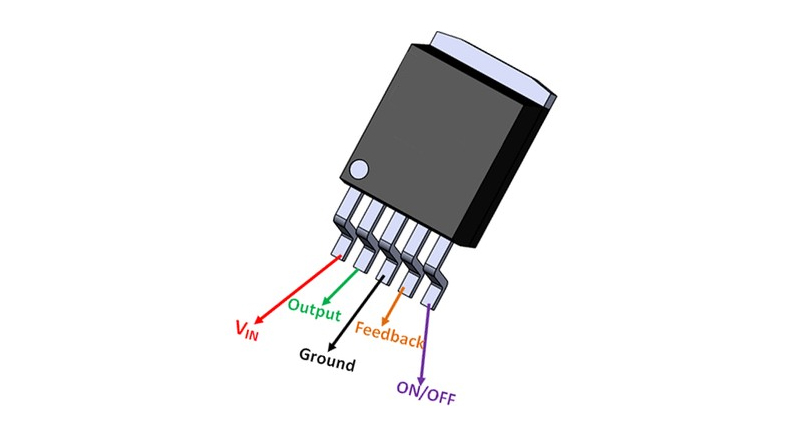

TO-263-5 :پکیج
فرکانس سوئیچینگ: 173 کیلو هرتز
دمای کاری: 40- الی +125 درجه سانتی گراد
kg 0.020 : وزن
ابعاد: 5*3*2 سانتی متر
SMD :نحوه قرار گیری روی برد
Description
The LM2596 series of regulators are monolithic integrated circuits that provide all the active functions for a step-down (buck) switching regulator, capable of driving a 3-A load with excellent line and load regulation. These devices are available in fixed output voltages of 3.3 V, 5 V, 12 V, and an adjustable output version. Requiring a minimum number of external components, these regulators are simple to use and include internal frequency compensation, and a fixedfrequency oscillator. The LM2596 series operates at a switching frequency of 150 kHz, thus allowing smaller sized filter components than what would be required with lower frequency switching regulators. Available in a standard 5-pin TO-220 package with several different lead bend options, and a 5-pin TO-263 surface mount package.
Features
New product available: LMR33630 36-V, 3-A, 400- kHz synchronous converter
3.3-V, 5-V, 12-V, and adjustable output versions
Adjustable version output voltage range: 1.2-V to 37-V ±4% maximum over line and load conditions
Available in TO-220 and TO-263 packages • 3-A output load current
Input voltage range up to 40 V • Requires only four external components
Excellent line and load regulation specifications • 150-kHz Fixed-frequency internal oscillator
TTL shutdown capability
Low power standby mode, IQ, typically 80 μA
High efficiency • Uses readily available standard inductors
Thermal shutdown and current-limit protection
Create a custom design using the LM2596 with the WEBENCH Power Designer 2 Applications
Appliances
Grid infrastructure
EPOS
Home theate
-
