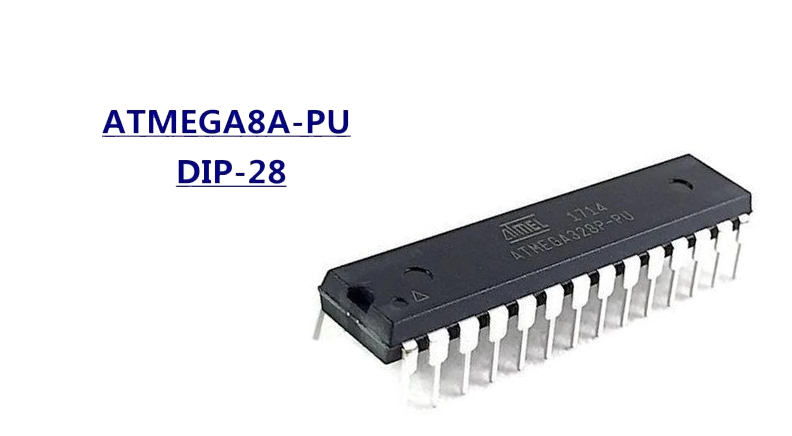

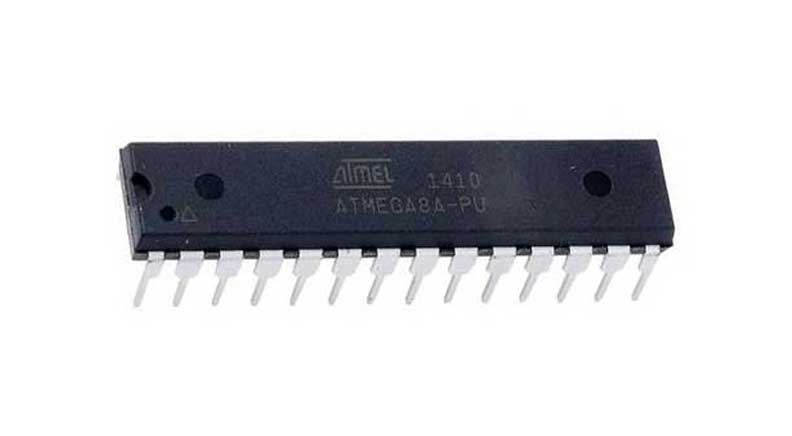

ATMEGA8A-PU میکروکنترلر

دارای 130 دستور العمل قدرتمند که بیشتر آن ها در یک سیکل ساعت اجرا می شوند

ولتاژ کاری 4.5 الی 5.5 ولت

فرکانس کاری 0 تا 16 مگا هرتز

دارای 23 خط ورودی و خروجی قابل برنامه ریزی

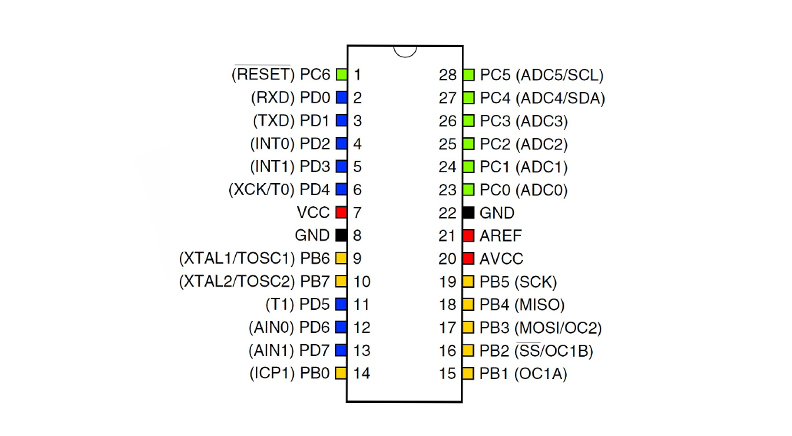

دارای 28 پایه

حافظه میکرو کنترلر

دارای 8 کیلوحافظه فلش قابل برنامه ریزی

 Boot Loader مجهز به

 EEPROM دارای 512 بایت حافظه

 داخلی SRAM دارای 1 کیلو بایت حافظه

قابلییت قفل گذاری بروی برنامه نوشته شده در میکرو کنترلر

دیگر امکانات

دو تایمر - کانتر 8 بیتی با تقسیم کننده فرکانسی مجزا

یک تایمر - کانتر 16 بیتی با تقسیم کننده فرکانسی مجزا

 Real Time Clock   داخلی RTCدارای

 دارای چهار کانال با دقت 10 بیت

دارای دو کانال با دقت 8 بیت

 Two - Wire ارتباط سریال دو سیمه

 USARTسریال قابل برنامه ریزی

   قابل برنامه ریزی با تایمر داخلی مجزا Watchdog

مقایسه کننده آنالوگ داخلی

  اسیلاتور( آر سی ) داخلی کالیبره شده

 Atmega8آشنایی با فیوز بیت های میکرو کنترلر

     دو بایت فیوز بیت دارد  Atmega8 میکرو کنترلر

RSTDISB فیوز بیت

   به صورت ورودی و خروجی در برنامه نویسی استفاده کرد PC6 خارجی غیرفعال شده و میتوان از پایه  Reset در صورتی که این فیوزبیت پروگرم یا همان یک شود

   به عنوان پایه ریست است PC6 نکته: عدد یا بیت 1 به معنای بیت  برنامه ریزی نشده  که یا همان مفهوم استفاده از پین

این فیوز بیت در قسمت بایت با ارزش بوده و در شماره بیت 7 قرار دارد

 WDTON فیوز بیت

watchdog در صورتی که این فیوز بیت غیرفعال گردد برنامه نویس  باید به صورت نرم افزاری اقدام به روشن کردن واچ داگ نماید

 نکته: اگر این فیور بیت فعال شود یا همان 0 گردد واچ داگ همواره روشن باقی می ماند

این فیوز بیت در قسمت بایت با ارزش بوده و در شماره بیت 6 قرار دارد

 SPIEN فیوز بیت

 برنامه ریزی کند SPI در صورتی که این فیوز بیت فعال گردد برنامه نویس می تواند میکرو را از طرق ارتباط

 نکته: عدد یا بیت 0 به معنی پروگرم شده است

این فیوز بیت در قسمت بایت با ارزش بوده و در شماره بیت 5 قرار دارد

   CKOPT فیوز بیت

نحوه کار این فیوز بیت بستگی به نحوه انتخاب منبع کلاک سیستم خواهد داشت در صورتی که برنامه نویس از کلاک خارجس بهره ببرد می تواند از این فیوز بیت به عنوان عامل کاهش نیوز استفاده کند

 نکته: عدد یا بیت 1 به معنی پروگرم نشده است

این فیوز بیت در قسمت بایت با ارزش بوده و در شماره بیت 4 قرار دارد

 EESAVE فیوز بیت

نحوه کار این فیوز بیت بستگی به نحوه انتخاب منبع کلاک سیستم خواهد داشت در صورتی که برنامه نویس از کلاک خارجی بهره ببرد می تواند از این فیوز بیت به عنوان عامل کاهش نیوز استفاده کند

 نکته: عدد یا بیت 1 به معنی پروگرم نشده است

این فیوز بیت در قسمت بایت با ارزش بوده و در شماره بیت 3 قرار دارد

 BOOTSZ 1..0  فیوز بیت

این دو فیوز بیت میزان حافظه مربوط به بخش بوت لودر میکروکنترلر را نمایش می دهند

 نکته: عدد یا بیت 0  به معنی پروگرم شده است

 عدد یا بیت 1 می باشد BOOTSZ0  عدد یا بیت 2 و شماره بیت فیوزبیت BOOTSZ1  این فیوز بیت ها در قسمت بایت با ارزش هستند و شماره بیت فیوزبیت

BOOTRST  فیوز بیت

اشاره میکنند، تغییر پیدا خواهد کرد BOOTSZ  به جای 000 به آدرسی که فیوزبیت های reset در صورت برنامه ریزی این فیوزبیت آدرس بردار

 نکته: عدد یا بیت 1  به معنی پروگرم نشده  یا همان برنامه ریزی نشده است. به صورت پیش فرض این فیوز بیت برنامه ریزی نشده است

این فیوز بیت در قسمت بایت با ارزش بوده و در شماره بیت 0 قرار دارد

BOِDLEVEL  فیوز بیت

در صورتی که ولتاژ تغذیه کمتر از 2.7 ولت باشد، میکرو ریست خواهد شد این حالت زمانی اتفاق می افتد که فیوز بیت برنامه ریزی نشده باشد و در صورتی که این فیوز بیت برنامه ریزی شود با کاهش ولتاژ تغذیه به زیر 4 ولت میکرو ریست خواهد کرد

 نکته:در حالت پیش فرض این فیوزبیت برنامه ریزی نشده است یا همان عدد 1

این فیوز بیت در قسمت بایت کم ارزش بوده و در شماره بیت 7 قرار دارد

BODEN  فیوز بیت

 فعال خواهد شد Brown - outدر صورت برنامه ریزی این فیوز بیت مدار

 نکته:در حالت پیش فرض این فیوزبیت برنامه ریزی نشده است یا همان عدد 1

 نکته: منظور از این فیوز بیت به معنی مدار داخلی طراحی شده برای ناظر ولتاژ کاری در داخل میکروکنترلر است

این فیوز بیت در قسمت بایت کم ارزش بوده و در شماره بیت 6 قرار دارد

SUT1..0  فیوز بیت

  استفاده میشود start - up از ترکیب این دو فیوز بیت برانتخاب زمان شروع

پرگرم شده یا همان بیت 0 است SUT 2  پروگرم نشده یا همان بیت 1  و در حالت پیش فرض فیوز بیت SUT1 نکته:در حالت پیش فرض فیوز بیت

 عدد یا بیت 4 می باشد SUT2 عدد یا بیت 5 و شماره بیت فیوزبیت SUT1 این فیوز بیت ها در قسمت بایت کم ارزش هستند و شماره بیت فیوزبیت

CKSEL3..0  فیوز بیت

  به کمک این فیوز بیت ها برنامه نویس می تواند منبع کلاک را تعیین کند

یک مگاهرتز فعال باشد RC  نکته:در حالت پیش فرض این فیوز بیت ها طوری طراحی شده اند که اسیلاتور داخلی

این فیوز بیت ها در قسمت بایت کم ارزش هستند

 عدد 0 استCKSEL0 عدد یا بیت  1و شماره بیت فیوزبیت CKSEL1  عدد یا بیت 2 و شماره بیت فیوزبیت CKSEL2 عدد یا بیت 3 و شماره بیت فیوزبیت CKSEL3  شماره بیت فیوزبیت
