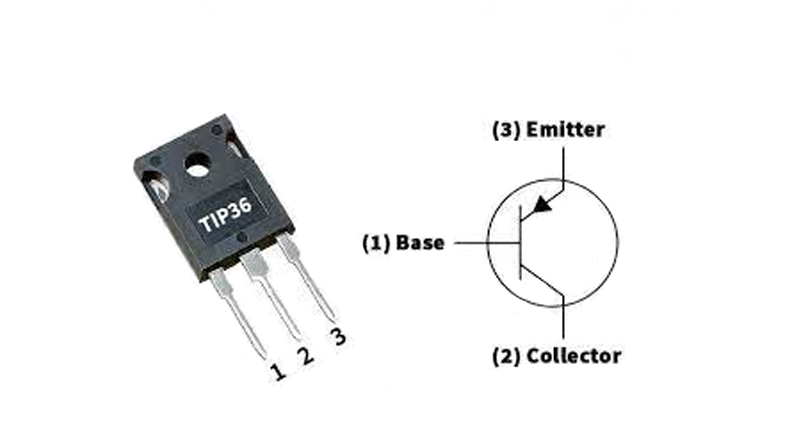

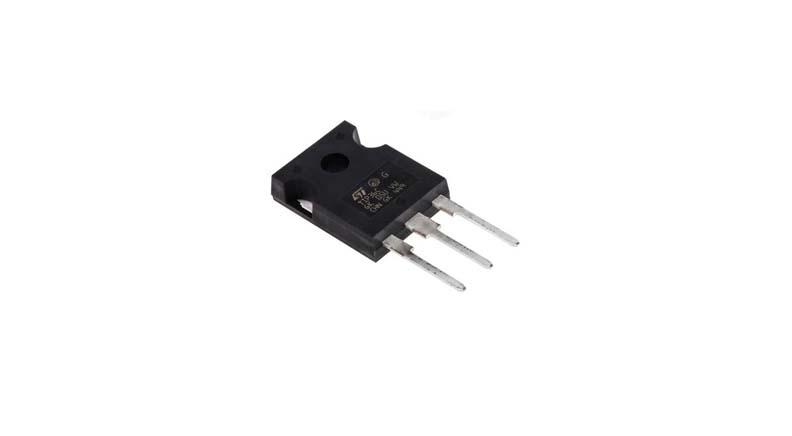

ترانزیستور قدرت

TIP36C

TO-247پکیج

شیوه نصب روی مدار: از طریق سوراخ روی برد

PNP:قطبیت ترانزیستور

DC ولتاژ کالکتور- بیس: 100  ولت

DC ولتاژ کالکتور- امیتر: 100  ولت

DC ولتاژ امیتر- بیس: 5-  ولت

جریان کاکتور: 25 آمپر

DC ولتاژ ناحیه اشباع کالکتور - امیتر:1.8 ولت

ماکسیمم جریان کالکتور: 25 آمپر

   3 MHz  فرکانس بهره در پهنای باند

ضریب توان ترانزیستور 10 الی 50

دمای کاری: 65- الی 150 درجه سانتی گراد

 ابعاد: طول 20.15 میلی متر   عرض15.75 میلی متر

Product Category: Bipolar Transistors - BJ
RoHS: RoHS Compliant Details
Mounting Style:Through Hole
Package / Case:TO-247
Transistor Polarity:  PNP
Configuration:  Single
Collector- Emitter Voltage VCEO Max: 100 V
Collector- Base Voltage VCBO: 100 V
Emitter- Base Voltage VEBO: - 5 V
Collector-Emitter Saturation Voltage: 1.8 V
Maximum DC Collector Current:     25 A
Gain Bandwidth Product fT:     3 MHz
Series: 500V Transistors
Continuous Collector Current:     25 A
DC Collector/Base Gain hfe Min:     10
DC Current Gain hFE Max:     50
Height: 20.15 mm
Length: 15.75 mm
Pd - Power Dissipation: 125 W
Factory Pack Quantity: 1200
Minimum Operating Temperature: - 65 C
Maximum Operating Temperature:+ 150 C

-
