شرح کالا

مقاومت شنت قطعه ایی است که  دارای مقاومت بسیار پایین در مدار قرار گرفته تا ماکزیمم جریان ممکن رو محاسبه کند

این نوع مقاومت ها از ماده ایی تشکیل شده و ساخت ه شده است که ضریب مقاومت در دمای پایین کمتری دارد این نوع مقاومت ها بیشتر در ابزارهای اندازه گیری جریان نیز بسیار استفاده می شود

در حالت کلی  دلیل استفاده اصلی از مقاومت شنت تشخیض یا اندازه گیری جریان در مدار می باشد

مشخصات کالا

FL-2-100 :مدل کالا

جریان قابل اندازه گیری: 100 آمپر با درصد خطای ولتاز 0.75 میلی ولت

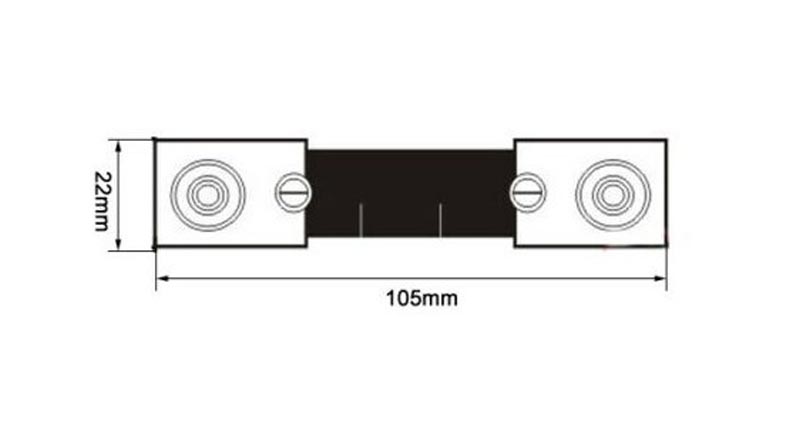

ابعاد:105 *23 * 9 میلی متر

وزن قطعه:128 گرم

Description

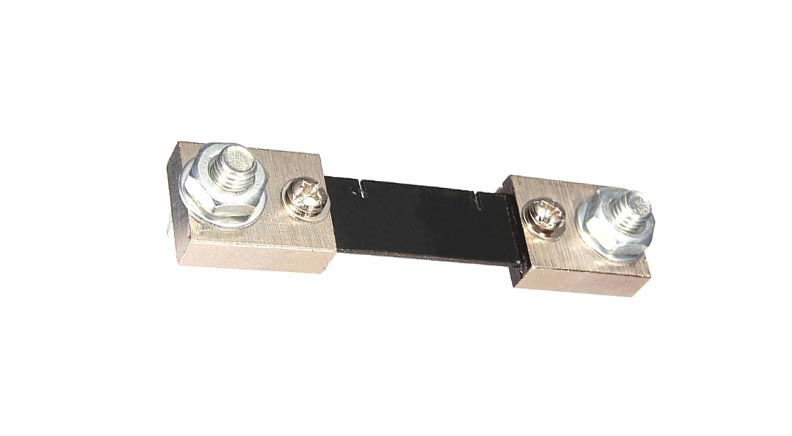

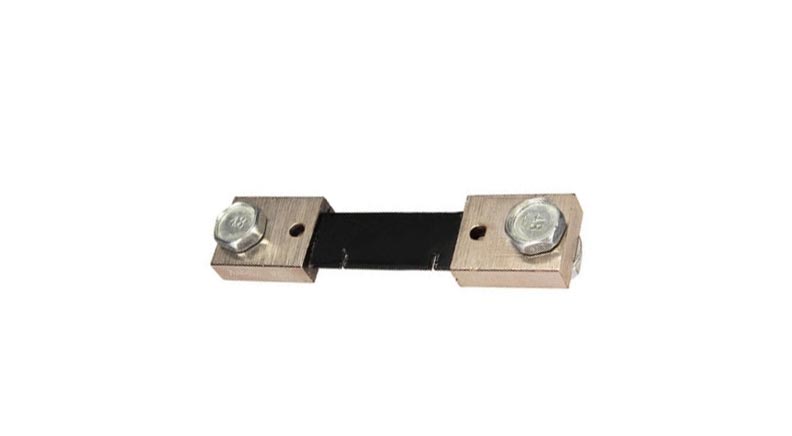

This is 100A 75mV FL-2 DC current shunt resistor for amp ampere panel meter
The fixed setpoint shunt is a suitable the attached external shunt for measuring DC current in 10kA less directly acting on the analog display instrument together with the use in order to expand the scope of the DC current measurement, or sequentially circuit can be regarded as the current sampling with the standard resistors, a sampling voltage is measured with a current can be regarded as an analog signal.
Specifications
Accuracy level :2-4000A, 0.5 level; 5000-10000A, 1 level.
Environmental conditions: -40 ~ +60 ?, the relative temperature = 95% (35 ° C)
Voltage drop: 75mV
Load heat: Temperature rise changes stabilized, rated current of 50A does not exceed 80 ° C; rated current of 50A does not exceed 120 ° C
Weight: 128g


.

دیتاشیت برای کالا وجود ندارد

ویدیوی برای این کالا وجود ندارد
