شرح کالا
سلف مقاومتی همانطور که از نامش پیداست یک قطعه الکترونیکی پسیو است که در مقابل جریان از خود مقاومت نشان می دهد وظیف سلف مقاومت در برابر عبور فرکانس های بالا می باشند نوع این فرکانس ها با توجه به ساختار واندوکتانس سلف متفاوت خواهند بود
پارامتر کلیدی سلف، اندوکتانس سلف هست،اندوکتانس خاصیت سلف است که تمایل به مخالفت با هرگونه تغییر در جریان را دارد
به طور مثال در مداری که داری سلفی مشخص است و انرژی در هسته سلف به صورت میدان مغناطیسی ذخیره شده با تغییر جریان عبوری از سلف ، میدان مغناطیسی اطراف هسته سلف دچار تغییراتی می شوند، همین تغییرات باعث به وجود آمدن اختلاف پتانسیل و وجود جریان در جهت عکس جریان اصلی خواهد شد که بدین ترتیب المان سلف در برابر تغییرات ناگهانی جریان از خود مقاومت نشان می دهد
از جمله کاربردهای سلف ها فیلترینگ جریان متناوب و گذر جریان مستقیم ، پروژه ساخت فیلترهای فرکانسی، مبدل های دی سی به دی سی، ساخت مدار های رادیویی و ... می توان اشاره کرد
واحد سلف هانری بود و به شرح زیر است
1 nanohenry=0.001µH 1 millihenry=1 000 µH 1 henry =1 000 000 µH

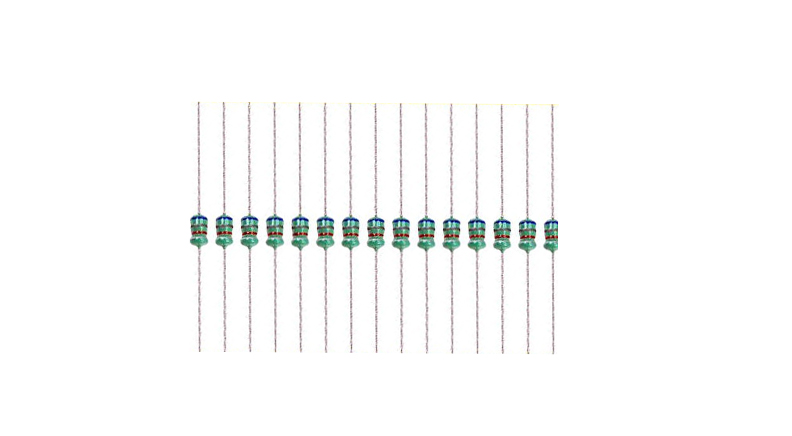

نام کالا:سلف مقاومتی
توان: 0.25 وات
اندوکتانس یاظرفیت القاء مغناطیسی: 220 میکرو هانری
ابعاد بدنه :5 * 12 میلی متر
Description
Color Rings:The first two of these represent a two-digit significant number. The third band represents the multiplier. The inductance is calculated by multiplying the significant number by ten to the power of the value of the third band. The fourth band represents the tolerance.
Small inductors having high Q and low distributed capacity. Excellent for use where space, weight and size is a factor.
Axially leaded inductors with a 10% tolerance suitable for a wide range applications including decoupling, filtering and RF blocking.
These fixed inductors are coated with epoxy resin ensures humidity resistance for long life.Fixed inductor uses multiple coils of a conducting material to store energy using a magnetic field.
For low current and low power are made in cases resembling resistors. These may be either plain (phenolic) core or ferrite core. An ohmmeter readily distinguishes them from similar-sized resistors by showing the low resistance of the inductor.
Specification
Inductance:100uH
Power：0.25W
Tolerance:10%
Maximum DC Resistance:25ohm
Self Resonant Frequency:-Hz
Body Size:5x12mm
نحوه خواندن مقاومت سلفی از روی رنگ ها
-
