شرح کالا
یک کلید لمسی مناسب انواع پروژه های لمسی است TTP223 تاچ خازنی یا سنسور خازنی یکی از حساس ترین سنسور های تاچ هست که به کمک آی سی
در ورودی نمایش داده می شود A و B با قرار دادن انگشت بر روی این ماژول خروجی با توجه به نوع تنظیمات روی پین های
مشخصات کالا
نام کالا:ماژول سنسور خازنی
TTP223 مدل: یا آی سی به کار رفته
ولتاژ کاری:2 الی 5.5 ولت
دمای کاری: 40 - الی 85+ درجه سانتی گراد

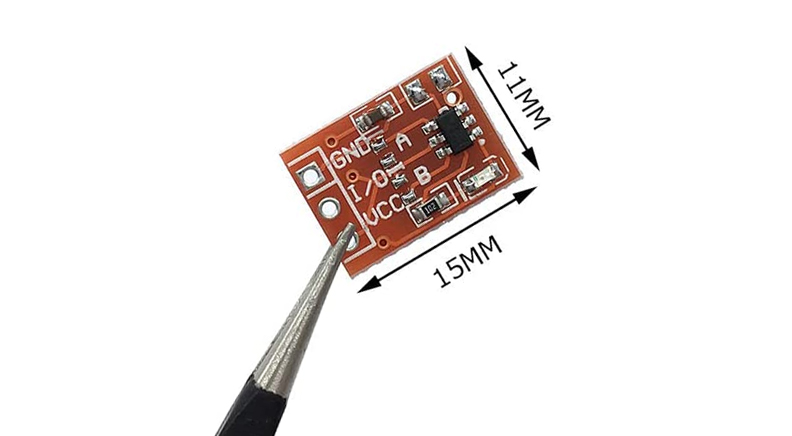

ابعاد:15 در 11 میلی متر
دارای پین های قابل برنامه ریزی به کمک لحیم کردن آن ها
Specification
The sensor belongs to the type of capacitive sensor that is based on the principle of detecting the electrical capacity of a capacitor: their sensitive side constitutes an armature, the possible presence in the immediate vicinity of a conductive object, realizes the other armature of the capacitor. Thus the presence of an object creates a capacity that the internal circuits detect, commanding the switching of the output signal
Introduce
The module is based on a touch-sensing IC TTP223 capacitive touch switch module
Modes: jog, self-locking

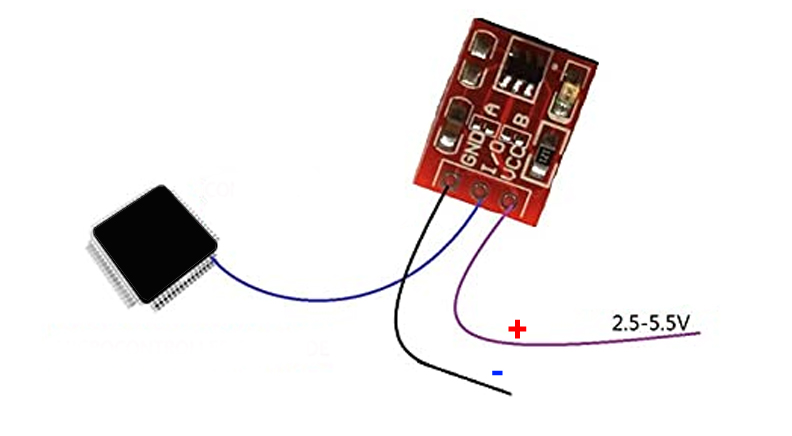

Power Supply:2.5V-5.5V
Module Size:15mm*11mm

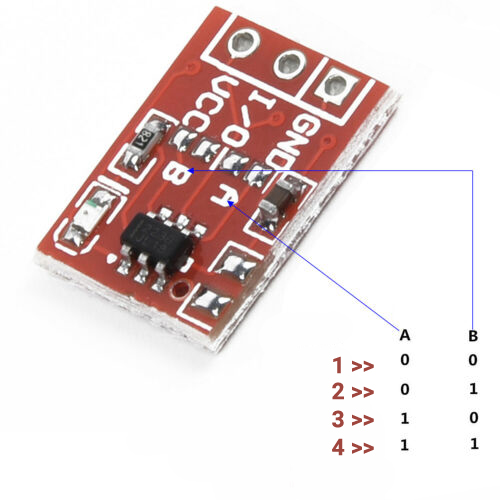

نحوه تنظیم یا تریگر خروجی
عدد 0 به معنای اتصال کوتاه پایه های A یا B است عدد 1 به معنای متصل بودن پایه های A یا B است که با لحیم کاری به هم متصل می شوند
حالت شماره 1: خروجی High خواهد بود و حالت مدار بعد از تاچ و رها کردن به حالت قبل برخواهد گشت
حالت شماره 2: خروجی High خواهد بود و حالت مدار بعد از تاچ و رها کردن در حالت جدید باقی خواهد ماند
حالت شماره 3: خروجی Low خواهد بود و حالت مدار بعد از تاچ و رها کردن به حالت قبل برخواهد گشت
حالت شماره 4: خروجی Low خواهد بود و حالت مدار بعد از تاچ و رها کردن در حالت جدید باقی خواهد ماند
-
