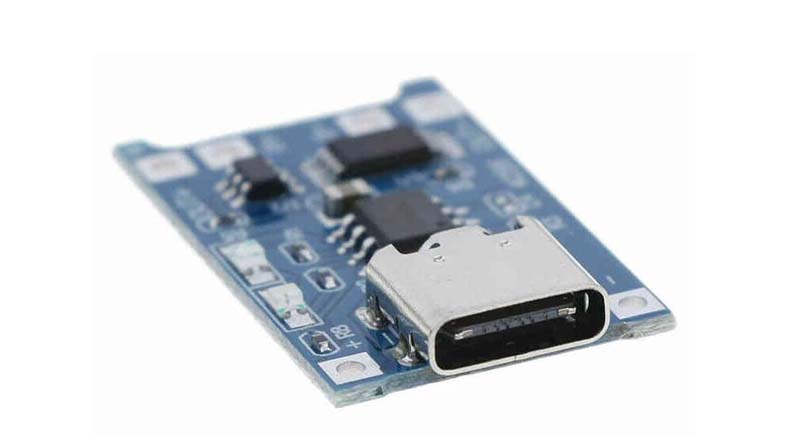

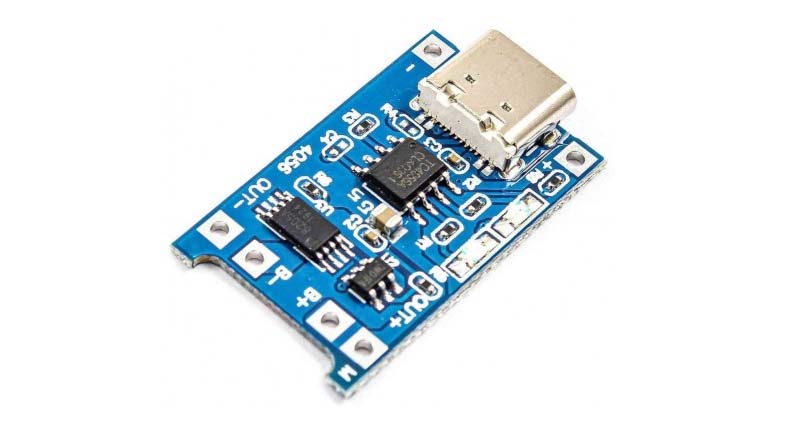

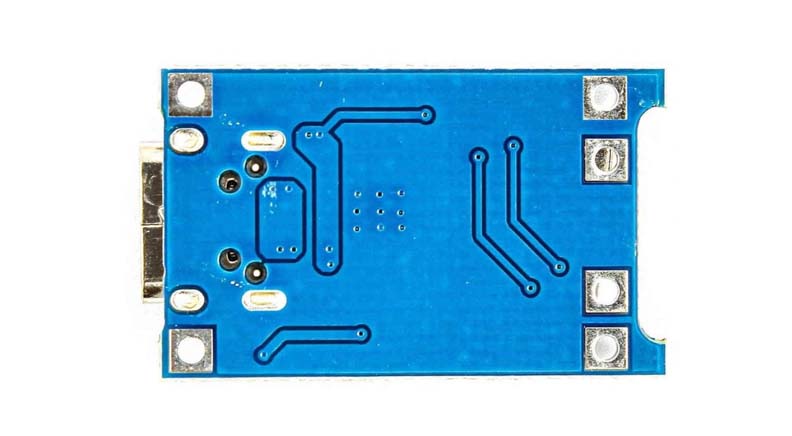

شارژر باتری های لیتیومی
USB TYPE-C
DC ولتاژ ورودی :4.5 الی 5.5 ولت
ولتاژ در حالت شارژ کامل:4.2
جریان خروجی :1آمپر
USB TYPE-C درگاه خروجی ارتباطی: نوع
دمای کاری:10- الی +85 درجه سانتی گراد

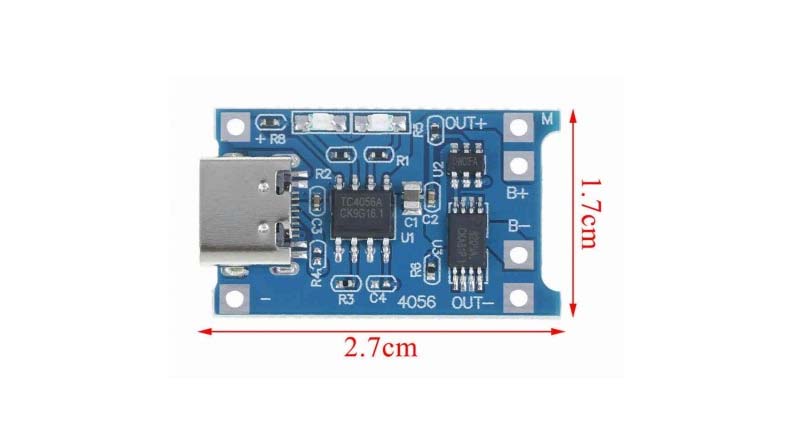

ابعاد:27 در17 میلی متر
میزان دقت در شارژ:1.5 درصد
TC4056:تراشه مورد استفاده
توجه: هنگام اتصال پلاریته معکوس غیرمجاز و باعث آسیب خواهد شد
دستورالعمل استفاده
1: ممکن است هنگامی که باتری باری اولین بار متصل می شود در خروجی مابین OUT+ and OUT- ولتاژ وجود نداشته باشد، در این حالت می توان مدار حفاظتی را با ولتاژ 5+ ولت فعال کرد
2: شارژ مورد استفاده برای این ماژول باید قابلیت خروجی جریان 1آمپر را داشته باشد در غیر اینصورت عمل شارژ درست انجام نخواهد شد.
3:در ابتدا باتری را به B+ B- متصل سپس ورودی را وارد کیند. سپس ورودی شارژر را فعال کنید. ال ای دی رنگ سبز نشان دهنده شارژ کامل ، ال ای دی قرمز در حال شارژ
Description
Specification:
Input interface: Type-c USB
The input voltage: 4.35-6V (recommended voltage 5 v)
The board size: about 2.5 * 1.65 CM
Charge cut-off voltage: 4.2 V + / - 1%
Battery overcharge lifting voltage: 4.00 V
Battery discharge termination voltage: 3.2 V
Battery: over-current protection current 3 A
Maximum charging current output: 1000 ma
The battery discharge protection voltage: 3.0 V
The battery overcharge protection voltage: 4.28 V
Instructions:
1. When the battery is connected for the first time, there may be no voltage output
between OUT+ and OUT-. At this time, the protection circuit can be activated by charging
with a 5V voltage. If the battery is short-circuited from B+ B- and then connected again
It needs to be charged to activate the protection circuit.
2. When using a mobile phone charger for input, please note that the charger must be
able to output 1A or above, otherwise it may not be able to charge normally.
3. Connect the battery to B+ B-, insert the mobile phone charger into the USB socket, no
load the light not bright, red light for recharging, is full of green light.
از این ماژول برای شارژ باتری های لیتیومی استفاده می گردد
قانون شارژ به این منوال است جریان شارژ دهی اصوالا 30 الی 35 درصد ظرفیت باتری خواهد بود.
مثال: برای باتری 500 میلی آمپر بر ساعت باشد جریان مصرفی باید 150 میلی آمپر باشد
سعی شود بار محافظت از ماژول و امنیت بالا ورودی همان 5 ولت با قابلت 1 امپر جریان دهی انتخاب گردد
Instructions:
1. When the battery is connected for the first time, there may be no voltage output
between OUT+ and OUT-. At this time, the protection circuit can be activated by charging
with a 5V voltage. If the battery is short-circuited from B+ B- and then connected again
It needs to be charged to activate the protection circuit.
2. When using a mobile phone charger for input, please note that the charger must be
able to output 1A or above, otherwise it may not be able to charge normally.
3. Connect the battery to B+ B-, insert the mobile phone charger into the USB socket, no
load the light not bright, red light for recharging, is full of green light.
