شرح کالا
یکی از بهترین ماژول های تشخیص رنگ موجود در بازار به لحاظ کیفیت، قیمت و اندازه این ماژول می باشد
این ماژول به کمک سنسور تشخیص رنگ خود فتودیودهای قابل تنظیم را با یک مبدل جریان به فرکانس، ترکیب و آن را در یک مدار مجتمع همانند ماژول یکپارچه ارائه می دهد
فرکانس خروجی را میتوان توسط یکی از سه مقدار از پیش تعیین شده از طریق پین های کنترلی، درجه بندی کرد
این ماژول داریا ورودی و خروجی دیجیتال است که امکان ارتباط مستقیم با میکروکنترلرهای آردوینیو، ای وی آر و سایر مدارات منظقی را فراهم کرده است
خروجی این ماژول ( سنسور) یک موج مربعی با دیوتی سایکل 50 درصد است و همچنین فرکانس آن مستقیما با شدت نور یا درخشندگی نور متناسب است
نحوه عملکرد

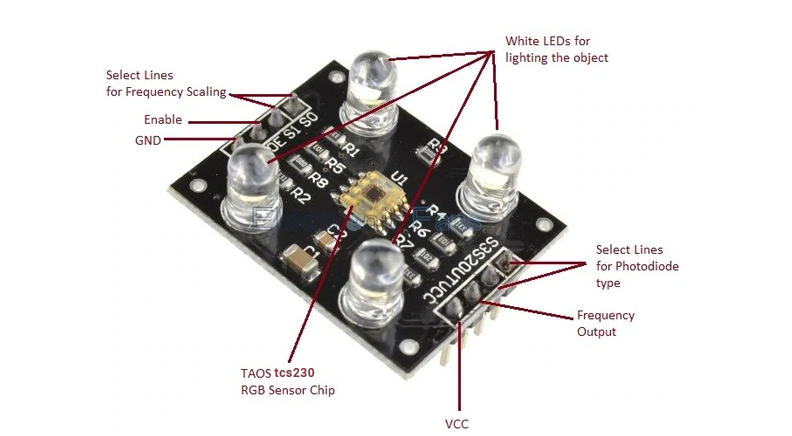

ماژول به کمک سنسور و ال ای دی های رنگ سیفید تعبیه شده که باعث تشخیص بهتر میشوند، به محض قرار دادن اجسام رنگی در مقابل سنسور تشخیص رنگ، فرکانس هر یک از رنگ های آبی ، قرمز، و سبز موجود در آن جسم
را دریافت و به صورت عددی در محدوده 0 تا 255 در خروجی قرار میدهد
بدیل شدت نور به فرکانس با وضوح بسیار بالا
مشخصات کالا
نام کالا: ماژول تشخیص رنگ
سنسور(تراشه) مورد استفاده:TCS230
ولتاژ کاری:2.7 الی 5.5 ولت ( 3 الی 5 ولت نرمال )
جریان مصرفی: 7 الی 15 میلی آمپر ( استند بای: 7 الی 15 میکرو آمپر)
دمای کاری: 25 - الی 85 + درجه سانتی گراد
بهترین فاصله تشخیص رنگ ( محدوده تشخیص رنگ ) : 10 میلی متر ( 1 سانتی متری سنسور )
ابعاد ماژول: 33.2 * 33.2 * 25 میلی متر
Description
The TCS230 programmable color light-to-frequency converter combines configurable silicon photodiodes and
a current-to-frequency converter on single monolithic CMOS integrated circuit. The output is a square wave
(50% duty cycle) with frequency directly proportional to light intensity (irradiance). The full-scale output
frequency can be scaled by one of three preset values via two control input pins. Digital inputs and digital output
allow direct interface to a microcontroller or other logic circuitry. Output enable (OE) places the output in the
high-impedance state for multiple-unit sharing of a microcontroller input line.
The light-to-frequency converter reads an 8 x 8 array of photodiodes. Sixteen photodiodes have blue filters, 16
photodiodes have green filters, 16 photodiodes have red filters, and 16 photodiodes are clear with no filters.
The four types (colors) of photodiodes are interdigitated to minimize the effect of non-uniformity of incident
irradiance. All 16 photodiodes of the same color are connected in parallel and which type of photodiode the
device uses
Specification
High-Resolution Conversion of Light Intensity to Frequency
Programmable Color and Full-Scale Output Frequency
Communicates Directly With a Microcontroller
Single-Supply Operation (2.7 V to 5.5 V)
Power Down Feature
Nonlinearity Error Typically 0.2% at 50 kHz
Stable 200 ppm/°C Temperature Coefficient
Low-Profile Surface-Mount Package
