شرح کالا
می باشد.این ماژول برای کار خود از خاصیت اثر هال خود استفاده می کند AC,DC ماژول بیان شده یک ماژول با قابلیت اندازه گیری جریان های
این ماژول تا 30 آمپر را می تواند اندازه گیری می کند
نحوه عملکرد
برای اندازه گیری جریان، کافیست جریان مورد نظر را از وردی ماژول عبور دهید با این عمل خروجی ولتاژ مورد نظر متناسب با این جریان خروجی تغییر خواهد کرد. ولتاژ خروجی مورد نظر رابه کمک واحد آنالوگ به دیجیتال بررسی و جریان را خواهیم یافت
مشخصات کالا
نام کالا:ماژول سنسور جریان
ACS712ELC-30A:چیپ روی آی سی
ولتاژ کاری: 4.5 الی 5.5 ولت
ولتاژ خروجی: 66 میلی ولت بر آمپر
جریان مصرفی: 10 میلی آمپر
ماکسیمم جریان قابل اندازه گیری: 30 آمپر
مقاومت مسیر جریان: 10 میلی اهم
ابعاد: 13 * 31 میلی متر
Description

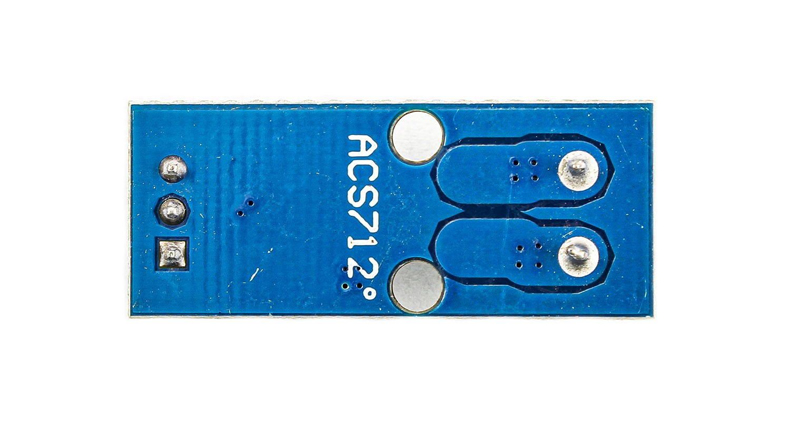

The current sensor chips: ACS712ELC-30A
Pin 5V power supply, on-board power indicator
Using gold plated circuit boards
No test current through the output voltage is VCC / 2
Size: 31 x 13mm
Note:
ACS712 is based on the principle of the Hall test, please use this field to avoid impact
-
