شرح کالا

   ماژولی 360 درجه است که نشان میدهد که دستگیره روتاری چقدر و در چه جهتی چرخیده است KY-040 ماژول

یکی از کاربردهای مهم این مازول در کنترل استپر موتور، کنترل دستگاهایی همچون پتانسیومتر دیجیتال وسروو موتور و... است

این ماژول دارای تعداد ثابت 20 موقعیت ثابت در هر دور می باشد هنگامی که روتاری را می چرخانیم این نقاط ثابت همانند کلیک احساس می شوند

در داخل این ماژول دو سوئیچ وجود دارد که این دو سوئیچ پایه اول را پایه آ و سوئیچ دیگر پایه دوم را به پایه آ متصل میکنند

در هر موقعیت روتاری هر دوی سوئیچ باز یا بسته می شوند هر حالت ثابت ماژول باعث باز یا بسته بودن این سوئیچ ها می شوند

اگر هر دو سوئیچ باز باشند با چرخاندن این سوئیچ  در جهت یا خلاف عقربه های ساعت هر دو سوئیچ باز یا بسته میشوند

تعیین اینکه کدام سوئیچ در ابتدا تغییر حالت می دهند جهت حرکت را مشخص میکند

این ماژول همچنین دارای یک دکمه فشاری است که که همانند کلید ففشاری معمولی کار می کند

مشخصات کالا

نام کالا: ماژول سنسور چرخشی - شافت انکودر

KY-040 :مدل کالا

تغذیه: 5 ولت دی سی

تعداد پالس در هر دور: 20

ابعاد کالا: 1.8 * 2.5 * 3 میلی متر

دارای کلید فشاری

کاربرد ها

ساخت ربات

ساخت کلید رمز گذاری

کنترل طول برش

اندازه گیری طول

کنترل انواع موتور های استپ موتر، سروو موتور

...و

Description

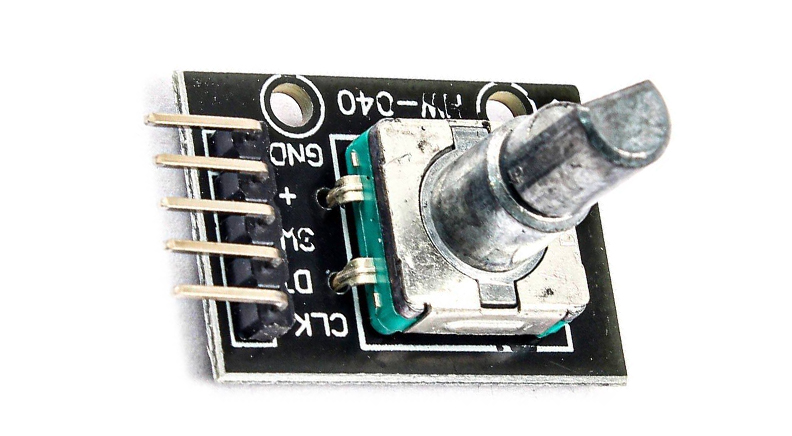

The KY-040 rotary encoder is a 360-degree rotary input device (i.e. a control knob) that provides an indication of how much the knob has been rotated AND which direction it is rotating in.
It is a great device for stepper and servo motor control. You can also use it to control devices like digital potentiometers.
The KY-040 rotary encoder has a fixed number of 20 positions per revolution. These positions are felt as small “clicks” when you turn the encoder. Inside the encoder, there are two switches. One switch connects pin A to pin C and the other switch connects pin B to C. In each encoder position, both switches are either opened or closed. Each click causes these switches to change states. If both switches are closed, turning the encoder either clockwise or counterclockwise one position will cause both switches to open. If both switches are open, turning the encoder either clockwise or counterclockwise one position will cause both switches to close.
Determining which switch changed states first is how the direction of rotation is determined. If A changed states first, the switch is rotating in a clockwise direction. If B changed states first, the switch is rotating in a counter clockwise direction.
A push button switch is built into this encoder. If you push on the shaft, the normally open switch "SW" will close. This can be used as an On/Off switch, or to change control functions, ranges, etc.

Features
Working voltage: 5V
Pulses per 360-degree revolution: 20
Push button shaft On/Off switch
Threaded shaft for panel mounting, also 2 mounting screw holes on the circuit board
Standard "D" shaft, you can purchase knobs to give it a finished look

-
