شرح کالا

همانطور که می دانیم استفاده از ال سی دی ها به علت پین های زیاد باعث افزایش استفاده از پین های موجود بر روی میکروکنترلر های می شود. به این منظور به کمک این ماژول مذکور می توان تعداد پین های مورد استفاده در میکروکنترلرها را به عدد دو رساند. پس به کمک این ماژول تعداد پین های مورد استفاده کاهش یافته اتباط برقرار خواهد شد I2C و به کمک پروتکل

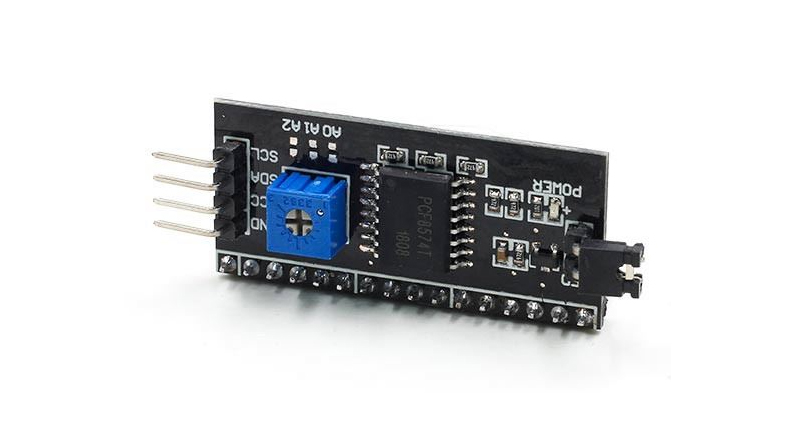

  ماژول درایور - رابط سریال ال سی دی های کاراکتری

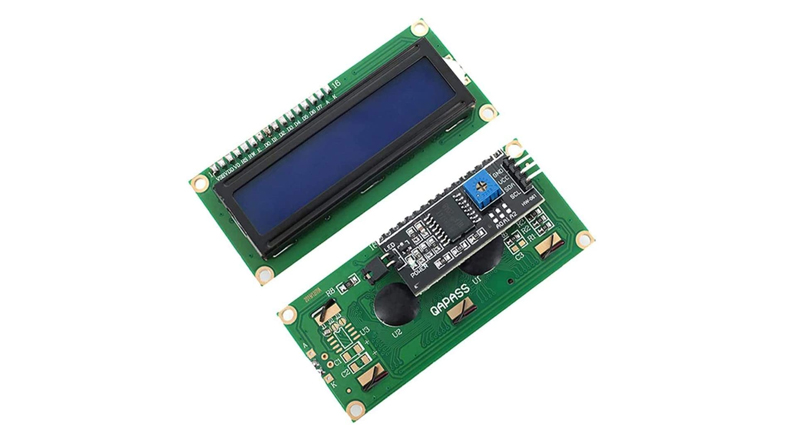

مخصوص ال سی دی های 2 در 16

 ولتاژ کاری:2.5 الی 6 ولت

وزن:5 گرم

I2C:پروتکل ارتباطی

 :ابعاد به شرح زیر

طول:41.5 میلی متر

عرض:19 میلی متر

ارتفاع:15.3 میلی متر

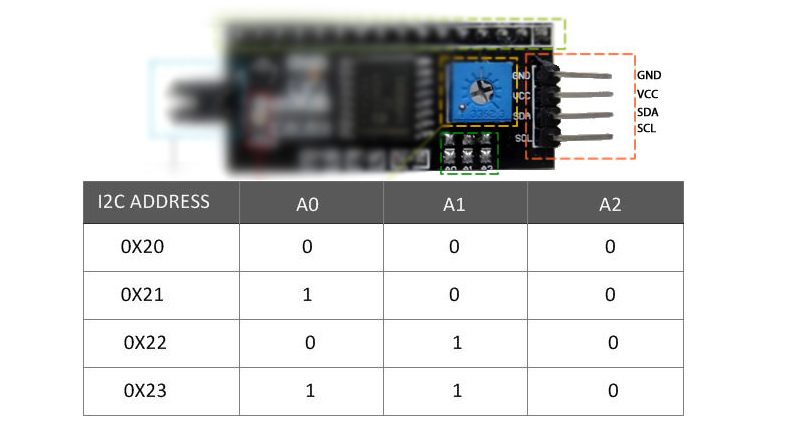

I2C نحوه تنظیم آدرس پروتکل

Introduce

Supply voltage: 2.5-6V
Size: 41.5mm (length) * 19mm (width) * 15.3mm (H)
Weight: 5g
PCB Color: Black
Support I2C protocol

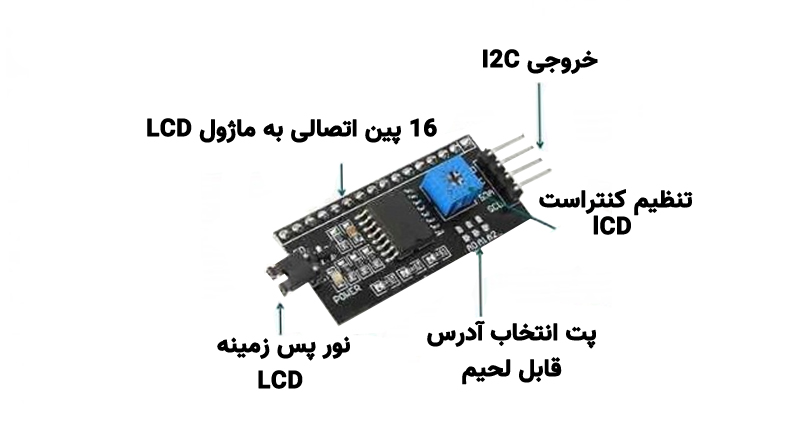

The power control with backlight can be set via jumpers backlight power supply is connected. Plug jumper to connect the backlight, then unplug the jumper is off backlight power supply
The contrast can be adjusted by turning the blue potentiometer clockwise enhanced counterclockwise weakened. Potentiometer design on the front and the convenience of customers anytime, anywhere free adjustment
The module can cascade up to eight cascaded. / A1 / A2 modify the device address via short circuit A0. The default address is 0x27

-
